Інноваційна «інтелектуальна» децентралізована система прямоточної вентиляції із IVS-4Ml ТМ«HitVen» призначена для створення та підтримання здорового мікроклімату для трьох дорослих осіб у приміщеннях будь-якого функціонального призначення з загальною площею до 20 м2. Система максимально враховує фізіологію дихання людини і побудована за принципом «увімкнув–забув».

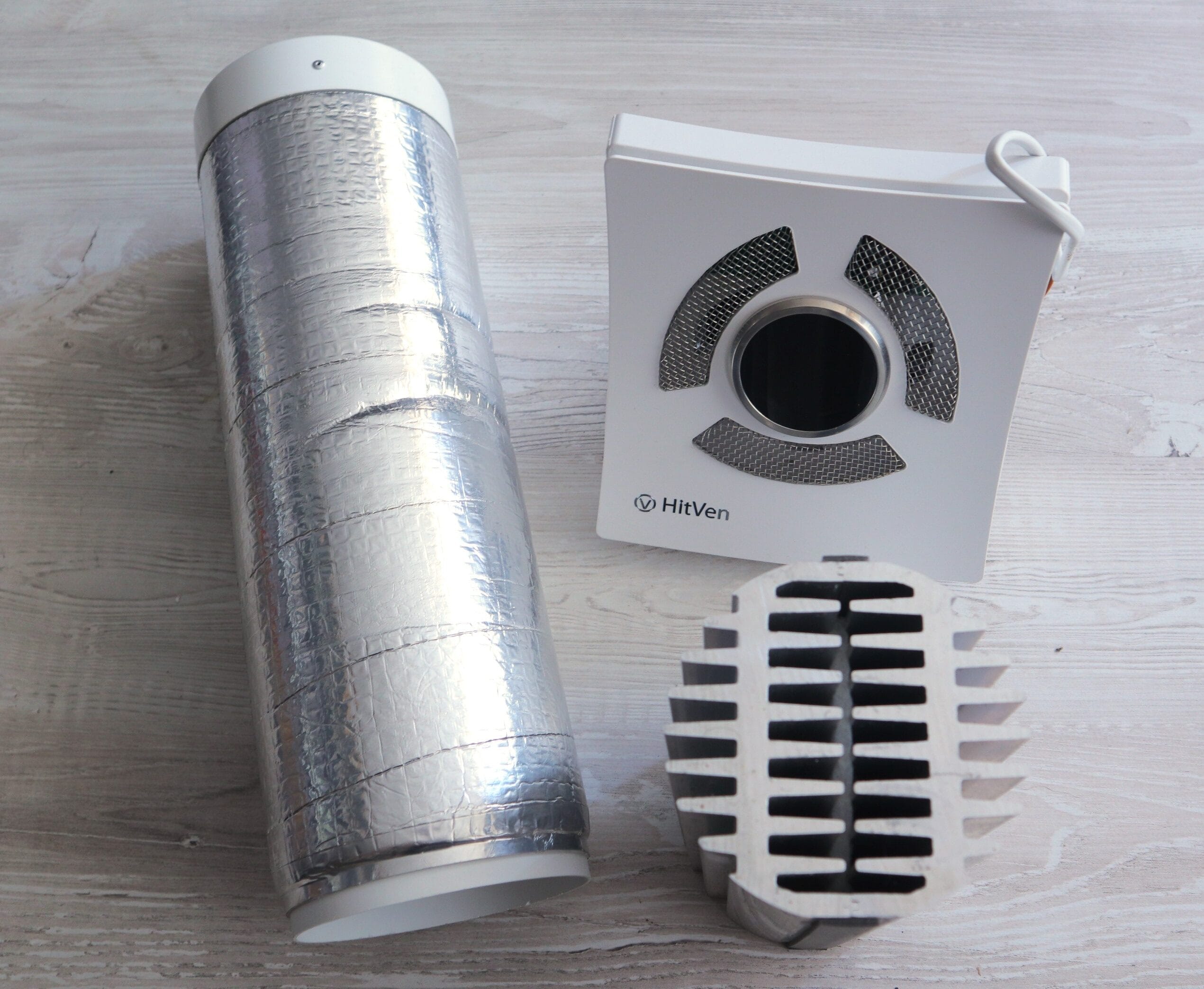

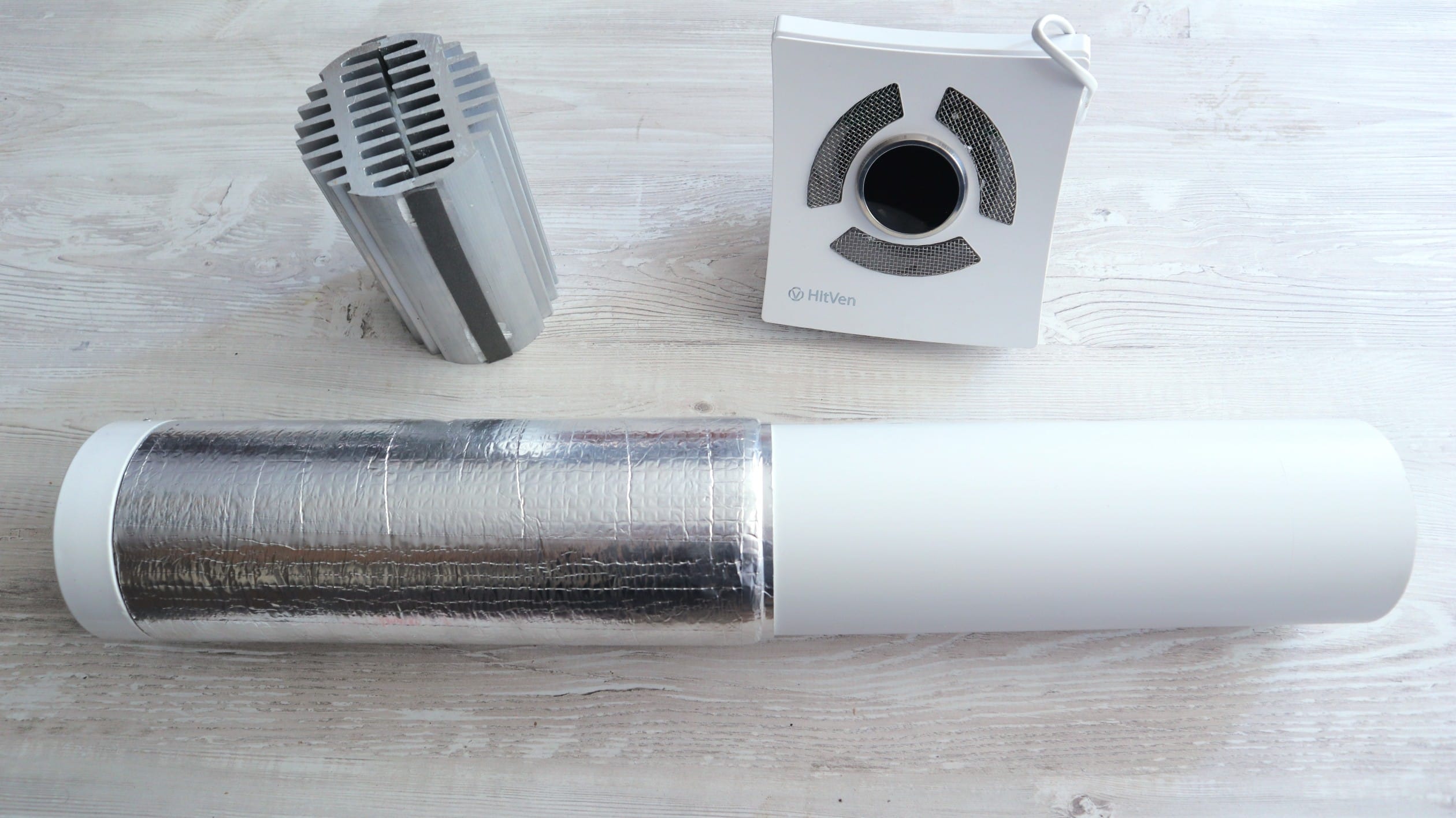

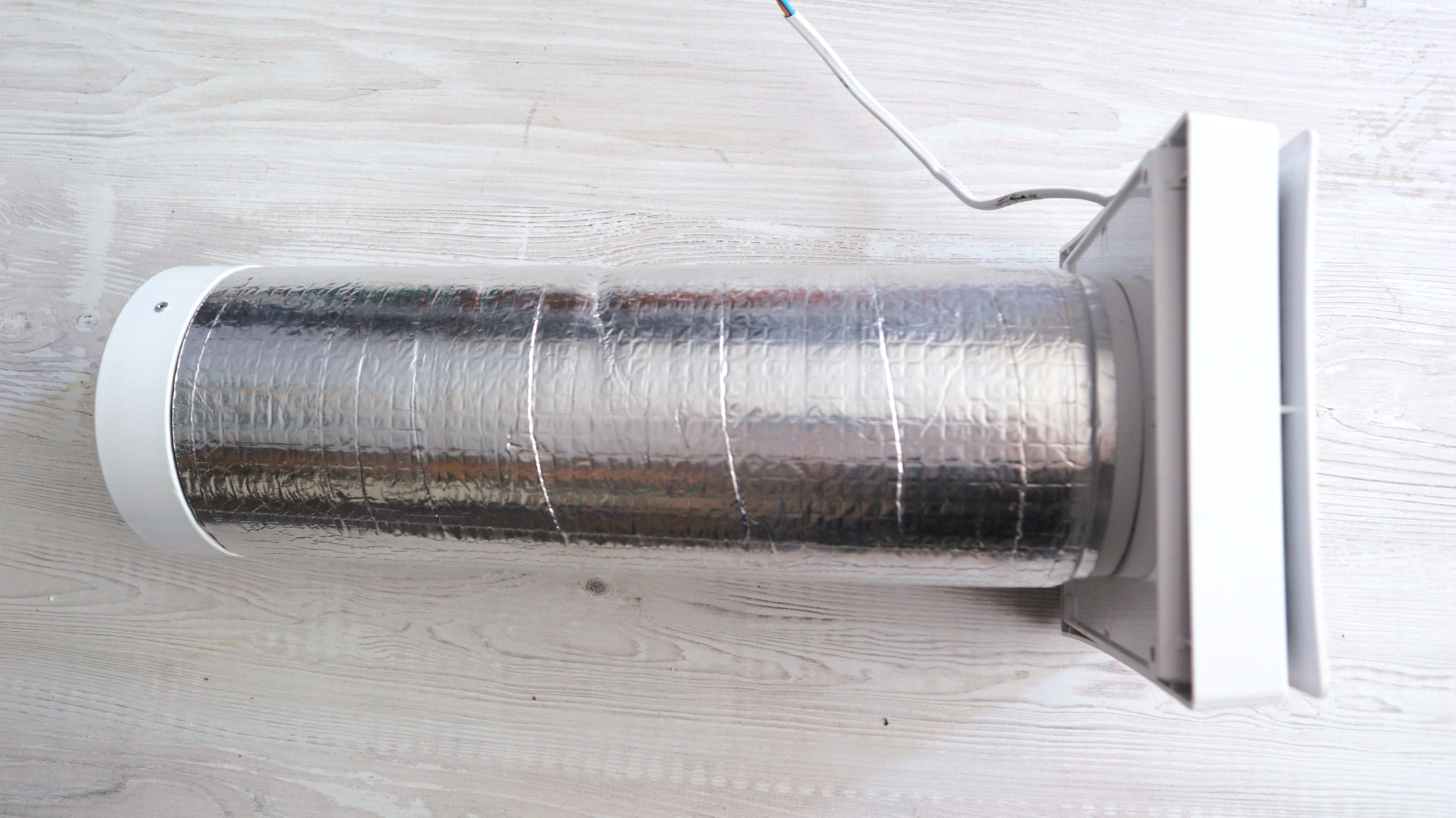

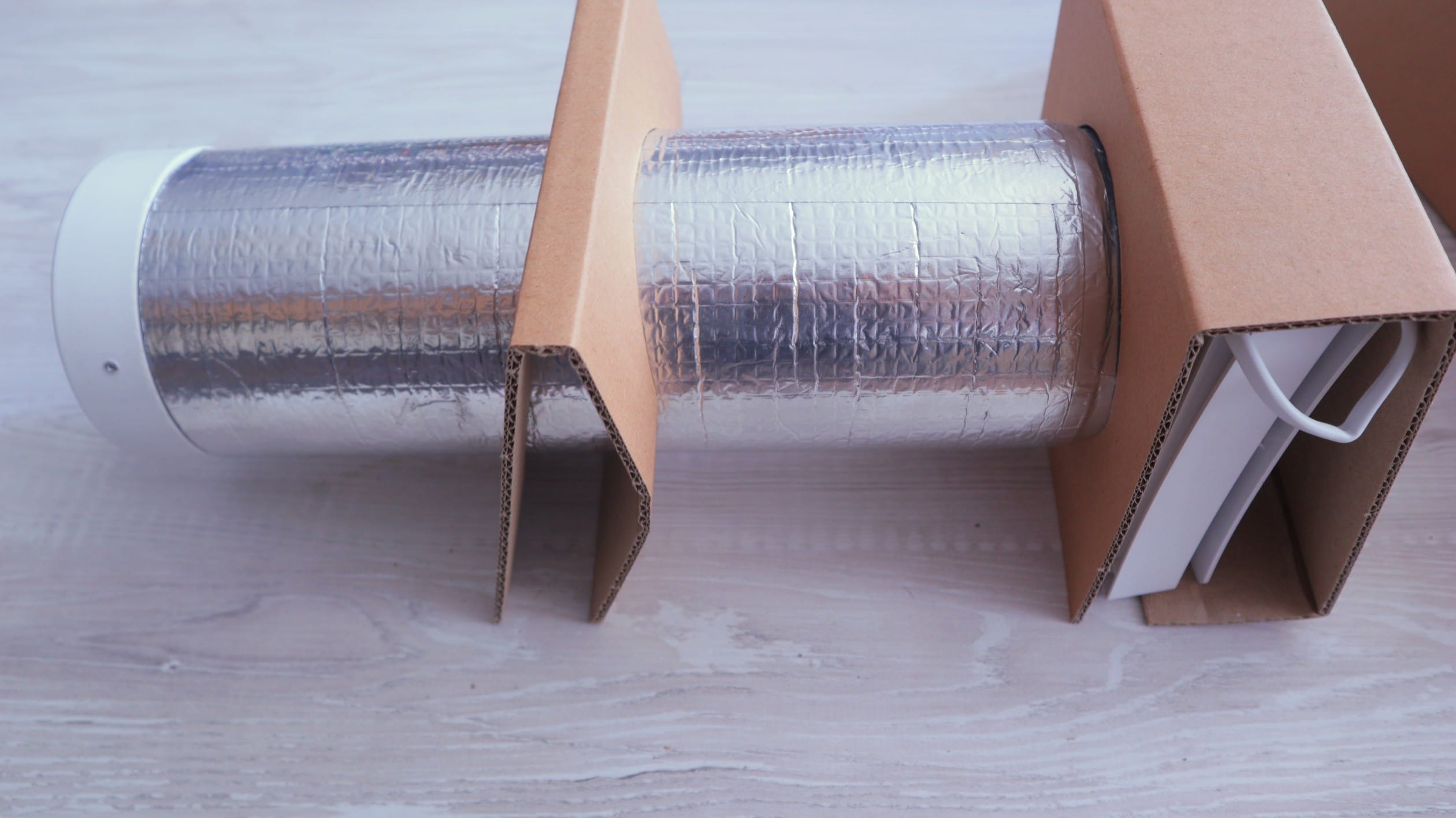

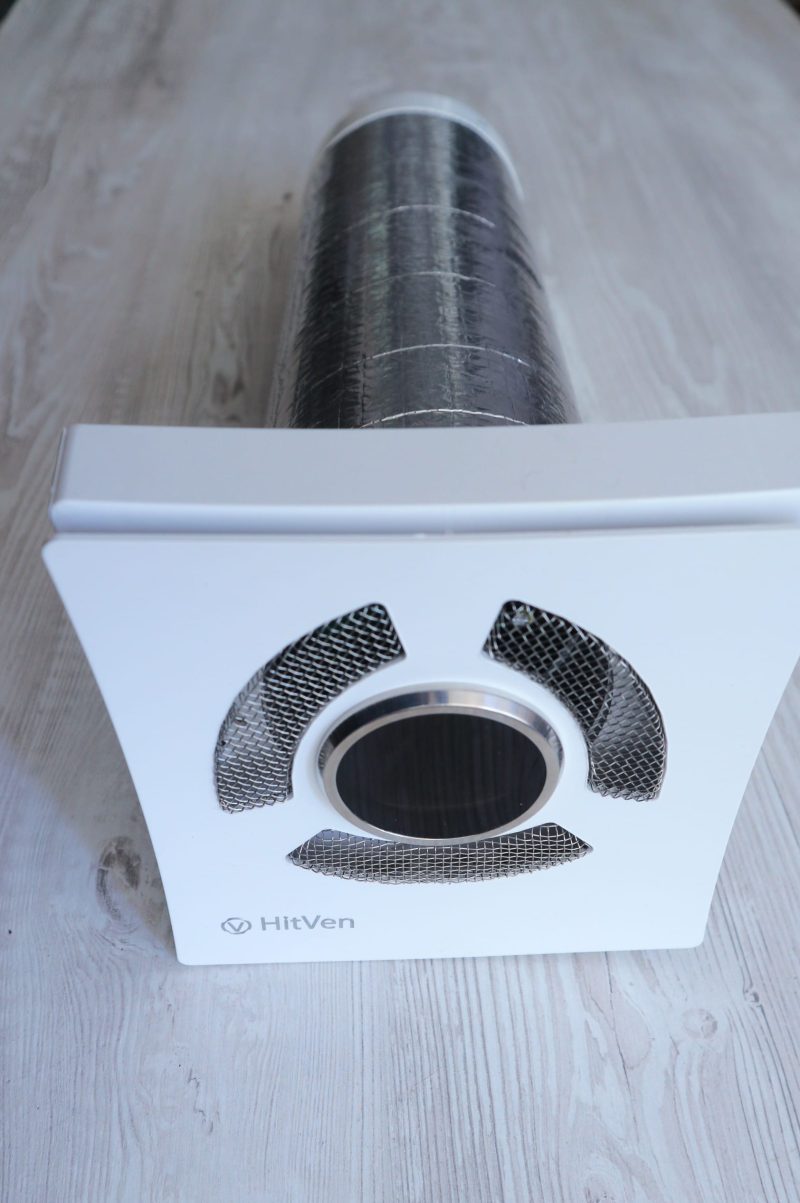

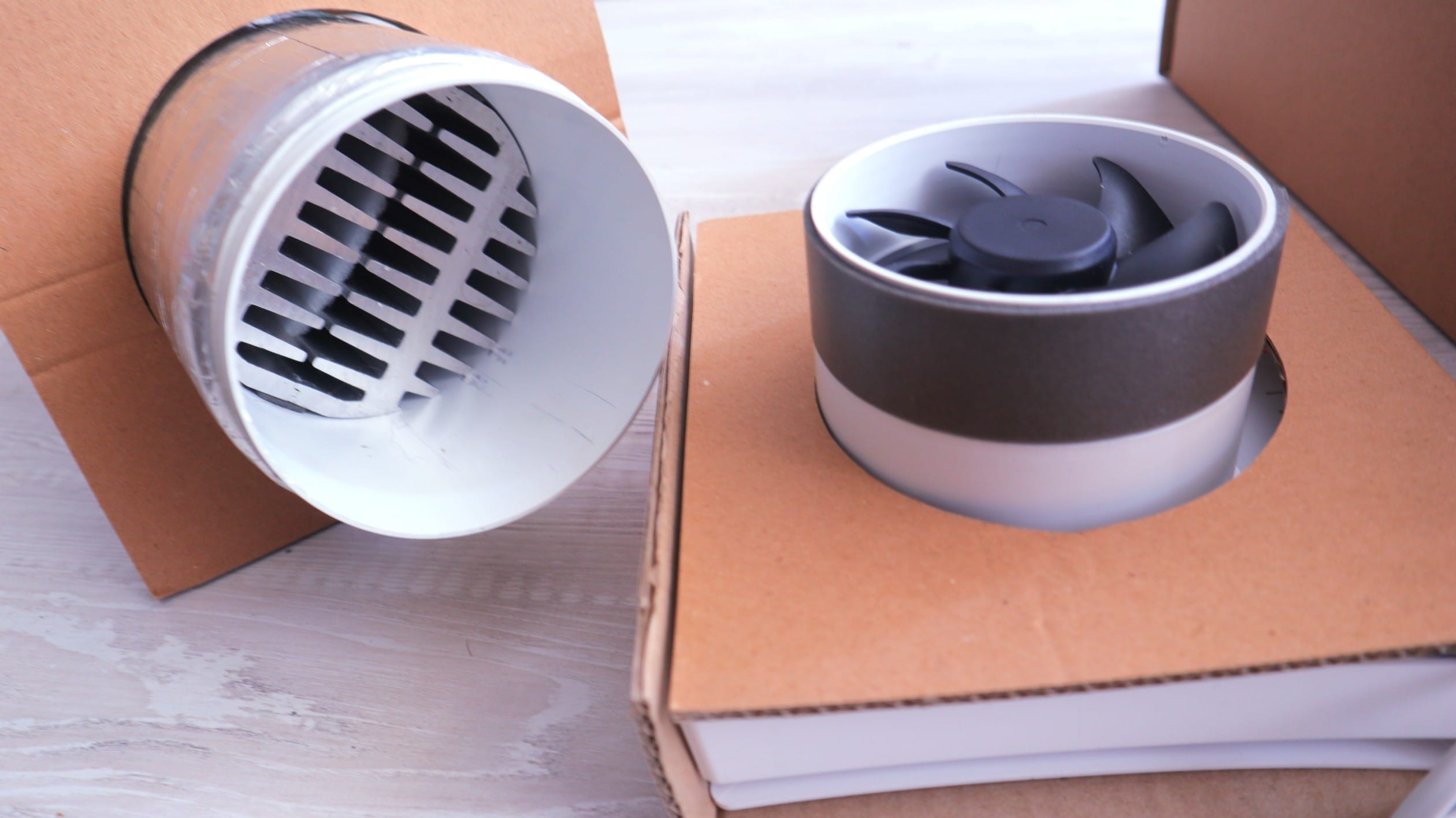

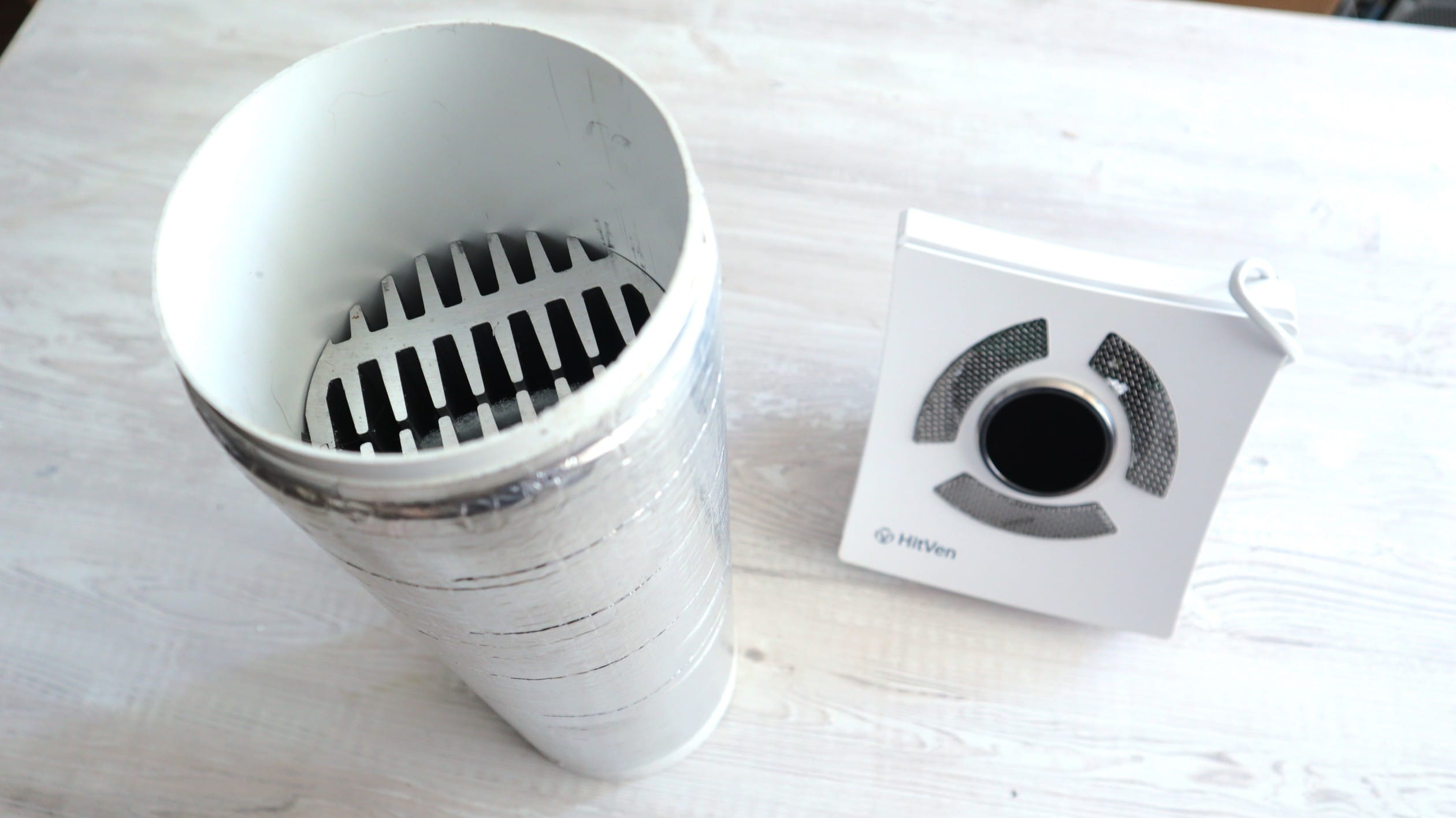

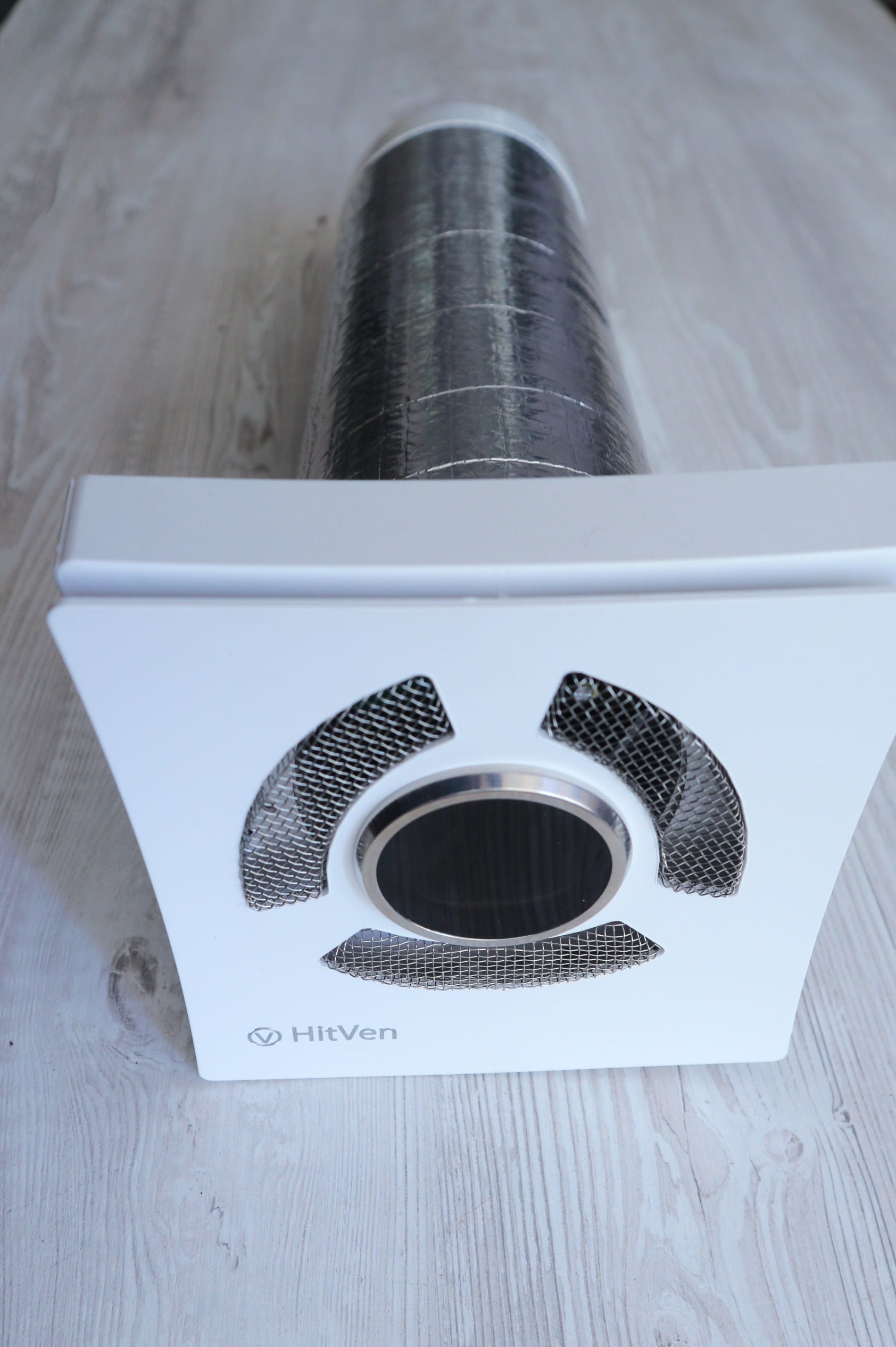

Конструктивно система – моноблок що розміщується у товщині стіни. Її корпус має телескопічну конструкцію зі зйомним високоефективним алюмінієвим теплообмінником накопичувального типу, що дозволяє її адаптацію під індивідуальну товщину стіни приміщення.
В увімкненому стані система виконує постійний моніторинг якості повітря. Керується система дистанційно за допомогою (ІЧ) пульта керування, яким її можна вимкнути, або відповідно до меню, встановити будь-який передбачений меню режим та продуктивність.
Для підвищення загальної ефективності експлуатації та зменшення шуму здійснено шумоізоляцію корпусу системи та застосовано систему активного аеродинамічного поглинання. Механічне перекривання каналу (0 ÷ 100% січення) здійснюється : повзунком на нижній частині кришки системи або за допомогою 2-х шнурків.

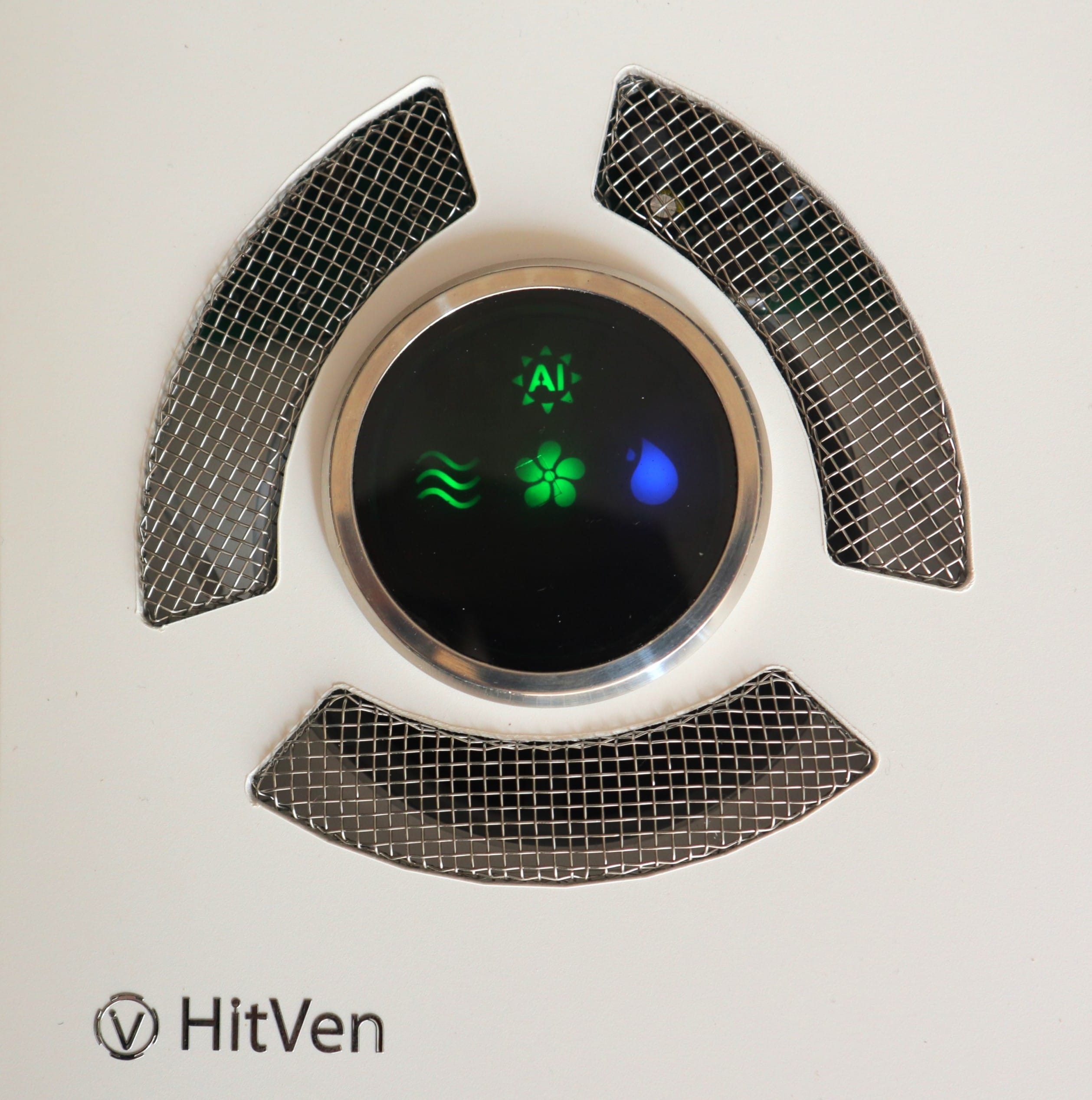

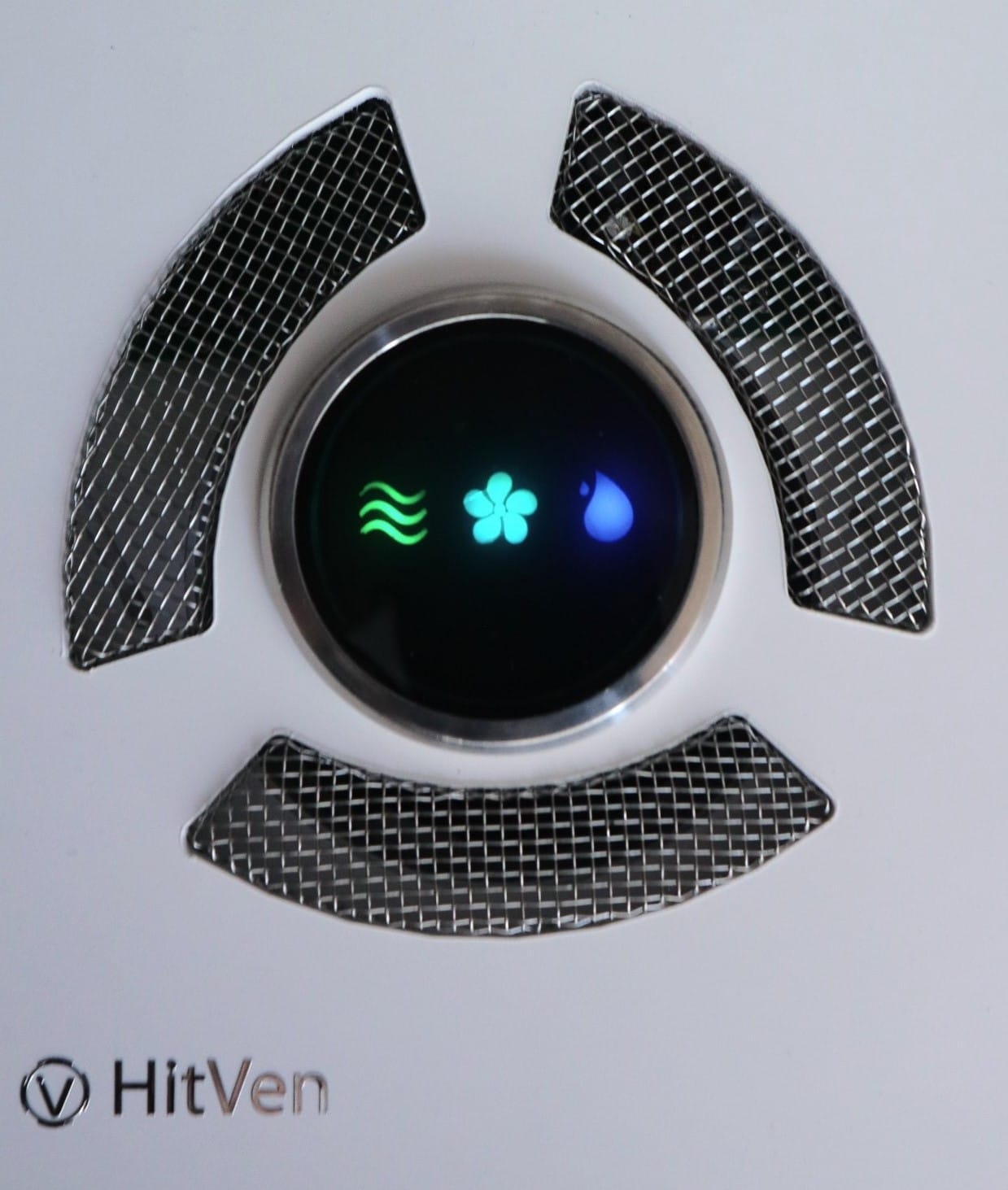

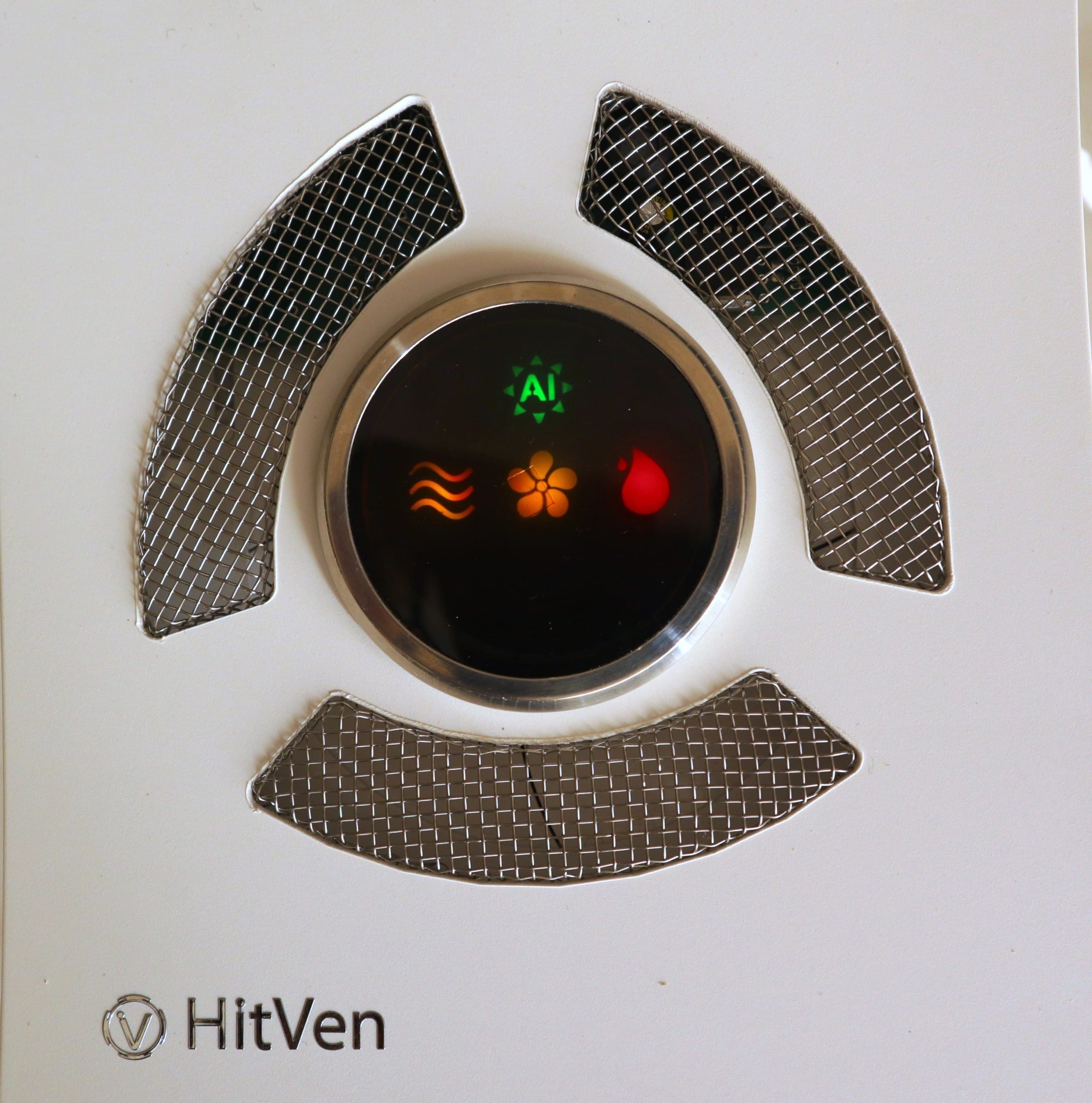

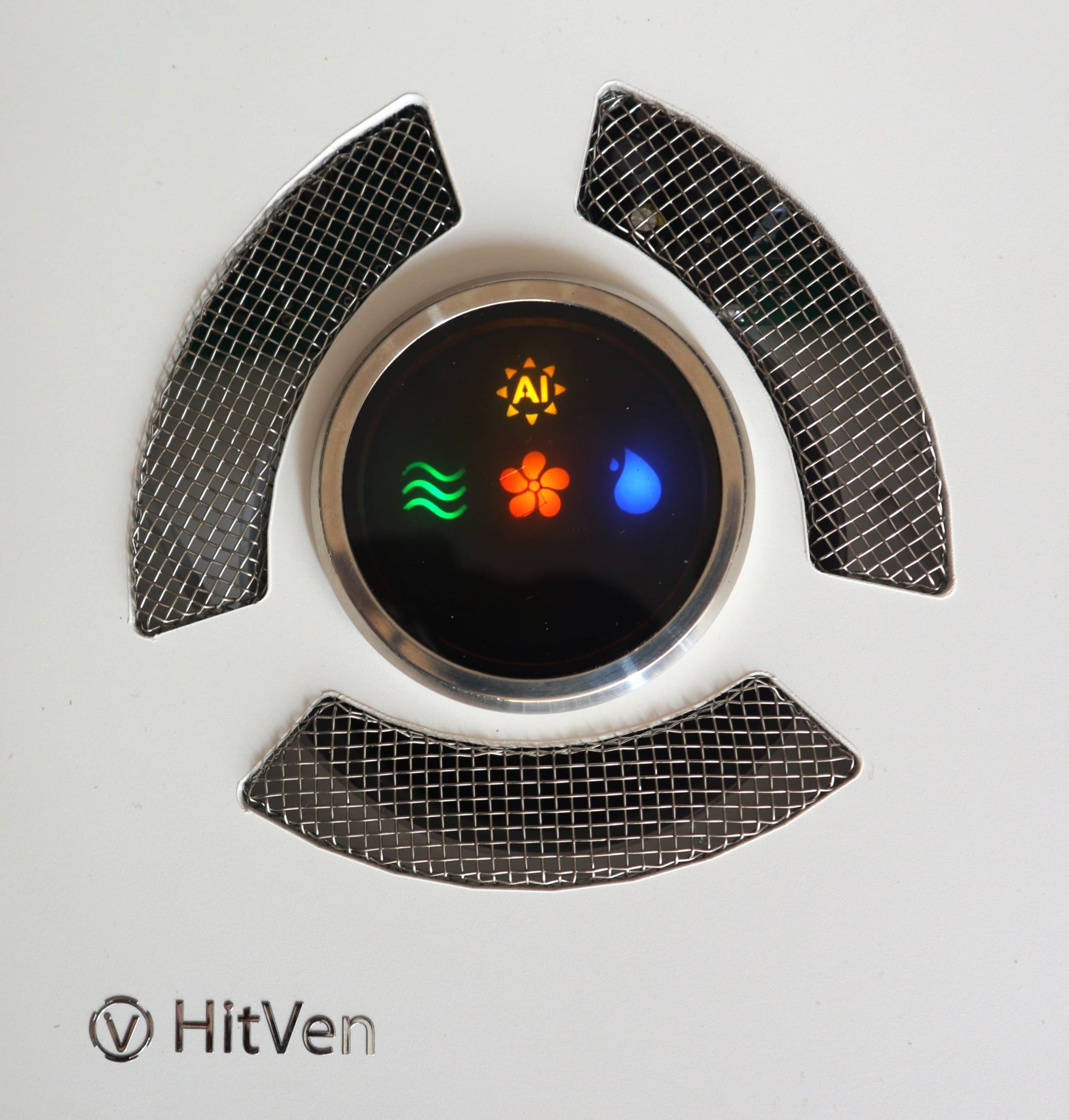

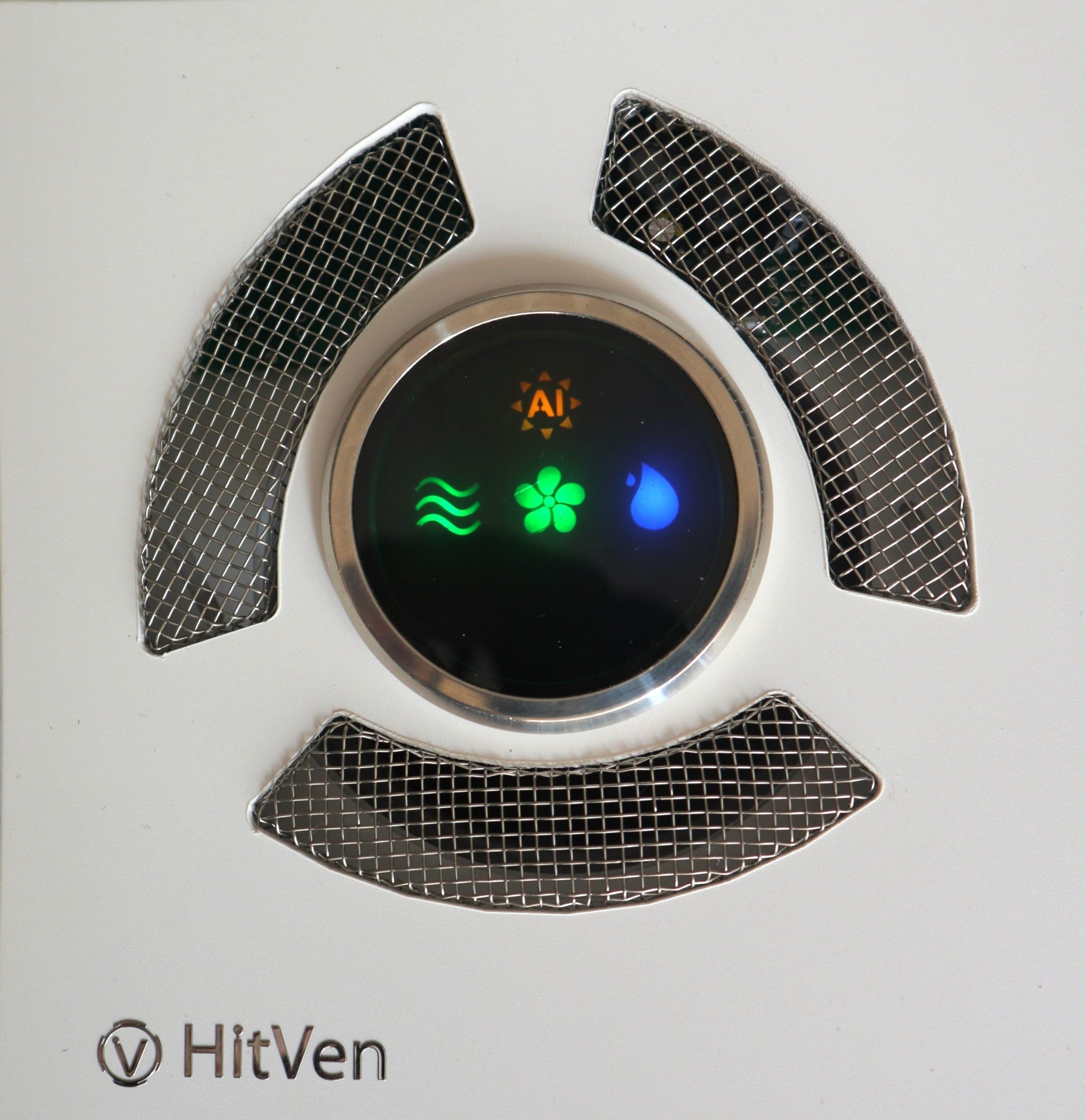

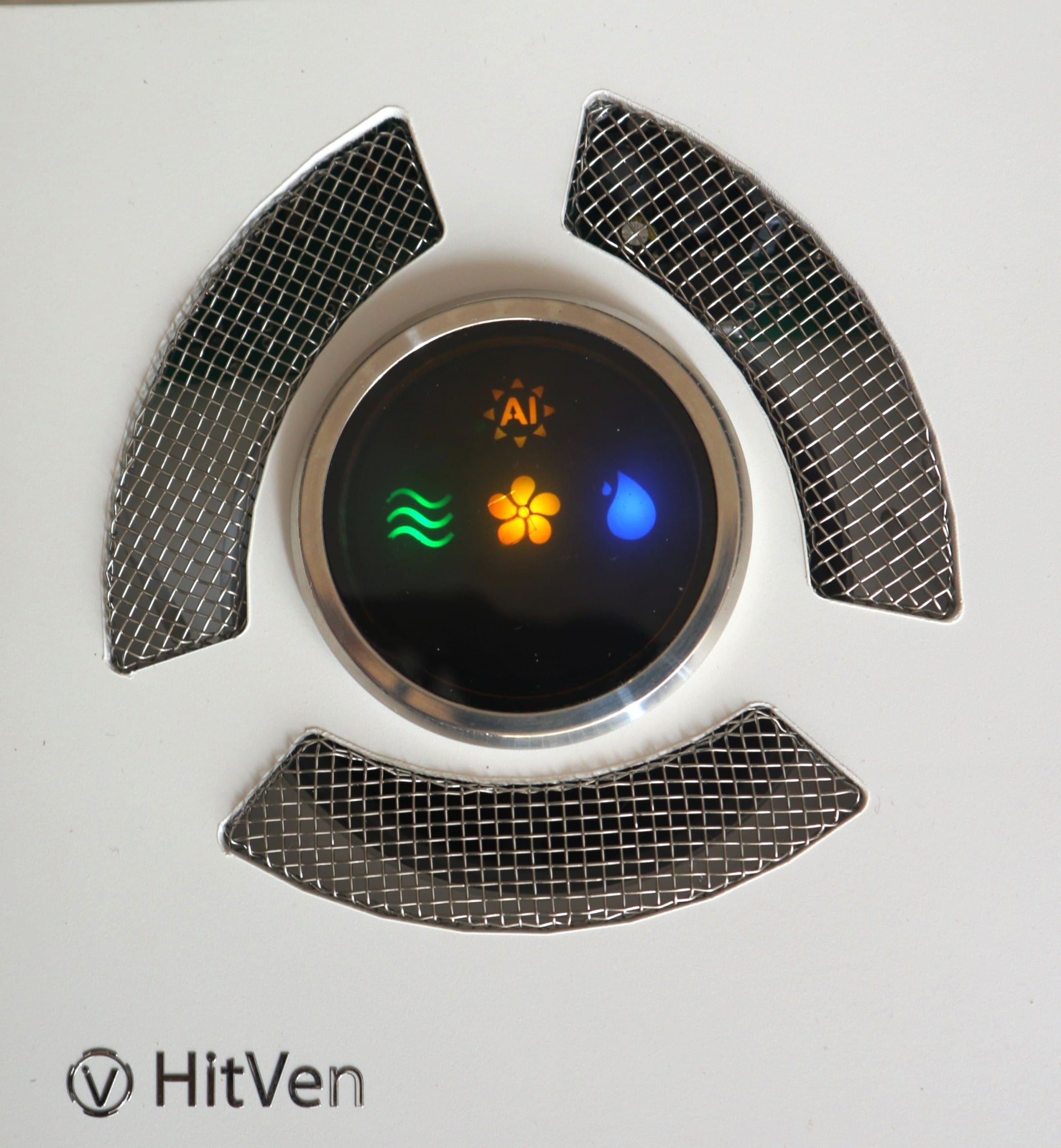

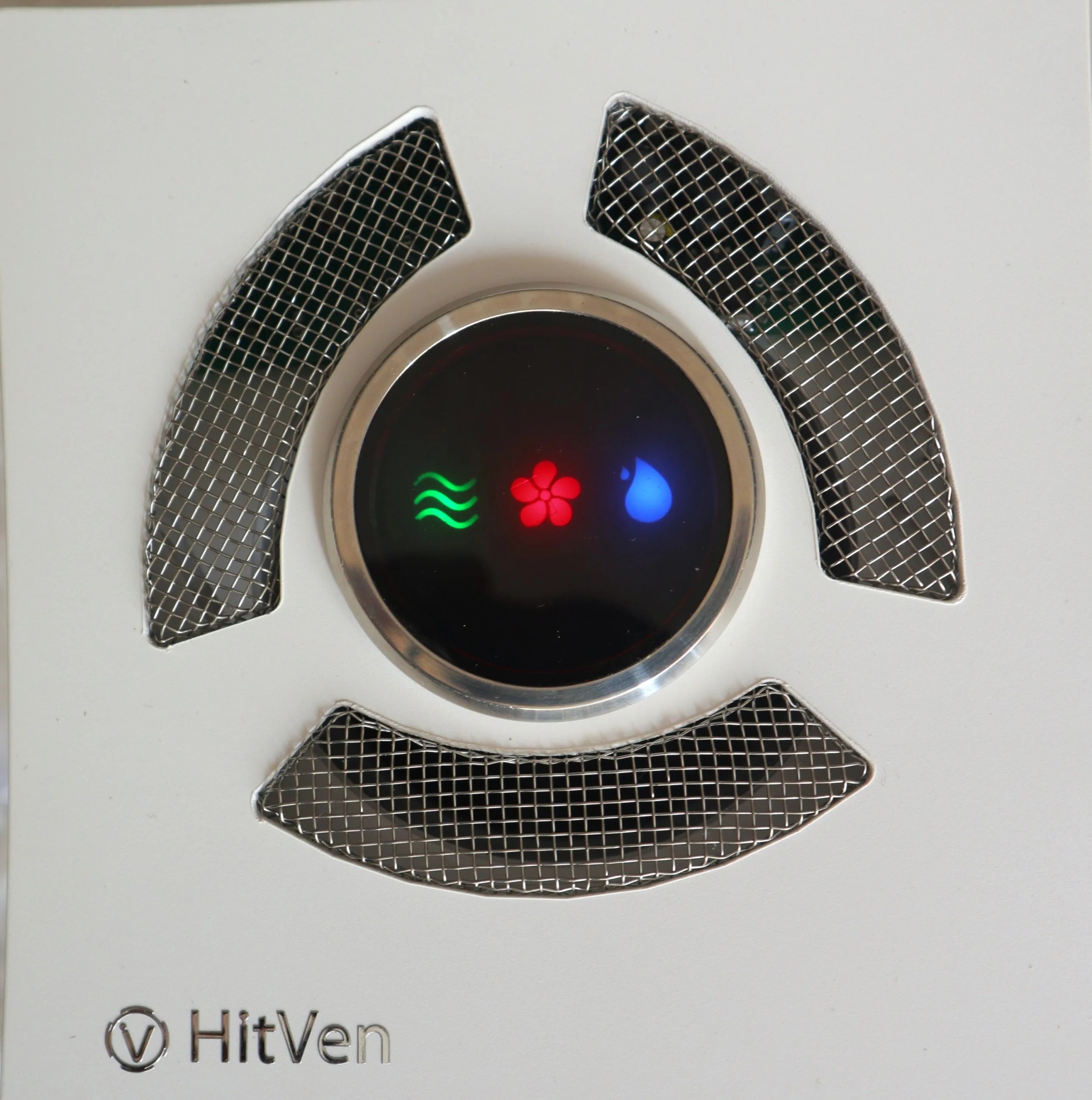

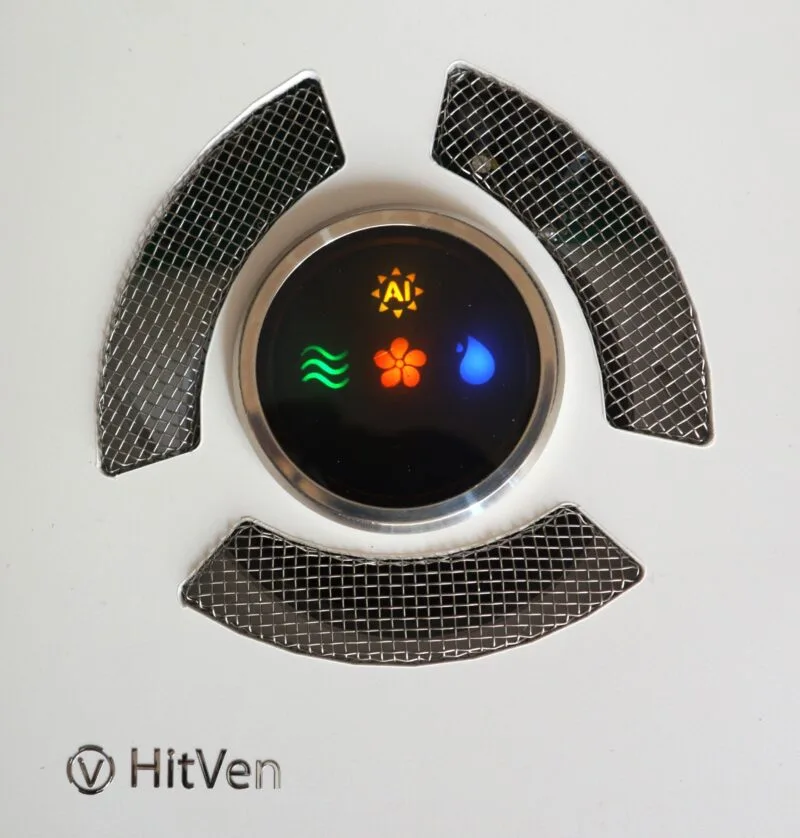

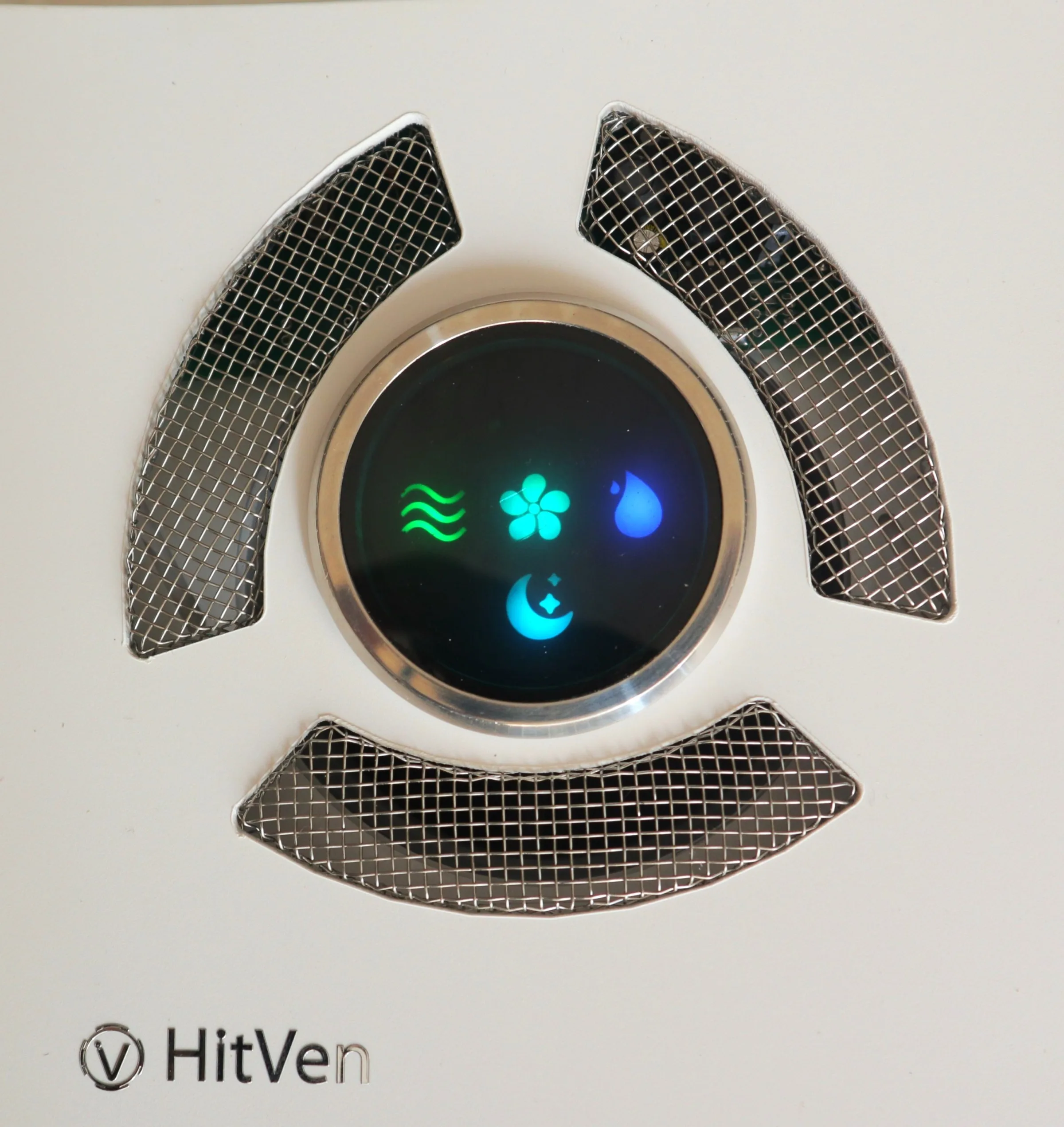

Мікропроцесорний блок управління забезпечує індикацію : відносної вологості повітря, концентрації вуглекислого газу, наявності чадного та горючих газів, режимів роботи системи («провітрювання», «інтелект», «приплив», «витяжка», «ніч» та «пасив») та її продуктивність.
При подачі напруги живлення система вмикається у режимі «інтелект», який є рекупераційним режимом з автоматично змінним, залежно від якості повітря, рівнем продуктивності. При якісному повітрі функціонує режим «консервація» відповідно до якого система періодично, на визначений період часу, перемикається у режим «ніч» для забезпечення руху повітря у приміщенні та видалення дисперсних забруднень від будівельних конструкцій та предметів інтер’єру.
До інноваційних рішень спрямованих на підвищення конкуренційних переваг системи та її споживчих якостей відноситься безпековий модуль – з контролем за вмістом чадного (СО) та горючих газів. По індикації це режим «аварія» та зумер. По функції : для (СО) це максимальна продуктивність системи у режимі – «приплив» з метою надходження кисню, для подовження життєвої активності, для горючих газів – максимальна продуктивність у режимі – «витяжка» для недопущення утворення вибухонебезпечних концентрацій, по СО2 більшим за 3500 р.р.м система перемикається у режим «провітрювання».
IVS-4ml це єдина система яка має стратегії, інструменти та програми для їх реалізації:
стратегії (завдання) | як? (виконання) | програми |
дбає про твоє здоров’я | нормалізує якість та рівень вологості повітря | «turbo», «RH control», |
дбає про твою безпеку | виявляє чадний та горючий гази | «safety», «turbo» |
дбає про твою оселю | запобігає утворенню грибків та плісняви, профілактувати вибухові руйнування | «canning», «turbo», «arctic» |
створює комфорт | працює безшумно, формує рівномірне повітряне поле, виключає акустичні подразники | «multipress», «comfort», «calm», «turbo», «irritate», «rapid dream», «relax» |
заощаджує час та кошти | взимку – повертає тепло в оселю, у літку – забезпечує прохолоду, має високу енергоефективність та по життєву гарантію | «free cooling», «energy efficiency», «cold», «irritate», «battery», «watter» |
Основні технічні параметри
Клас енергоефективності | А++ |
Живлення (постійний або змінний струм) | ~ 110÷250 V |
Струм споживання | ˂ 0,015А |
Кількість режимів провітрювання | 20 |
Максимальне споживання енергії (режим «провітрювання») | ˂ 3 W |
Максимальне споживання енергії (режим «ніч») | ˂ 2 W |
Споживання енергії (режим «аналізатора якості повітря») | 1 W |
Ефективність регенерації | 80-91% |
Тип регенератора | Al (L-170mm, 1800g) |
Система інтелектуального керування продуктивністю | Так |

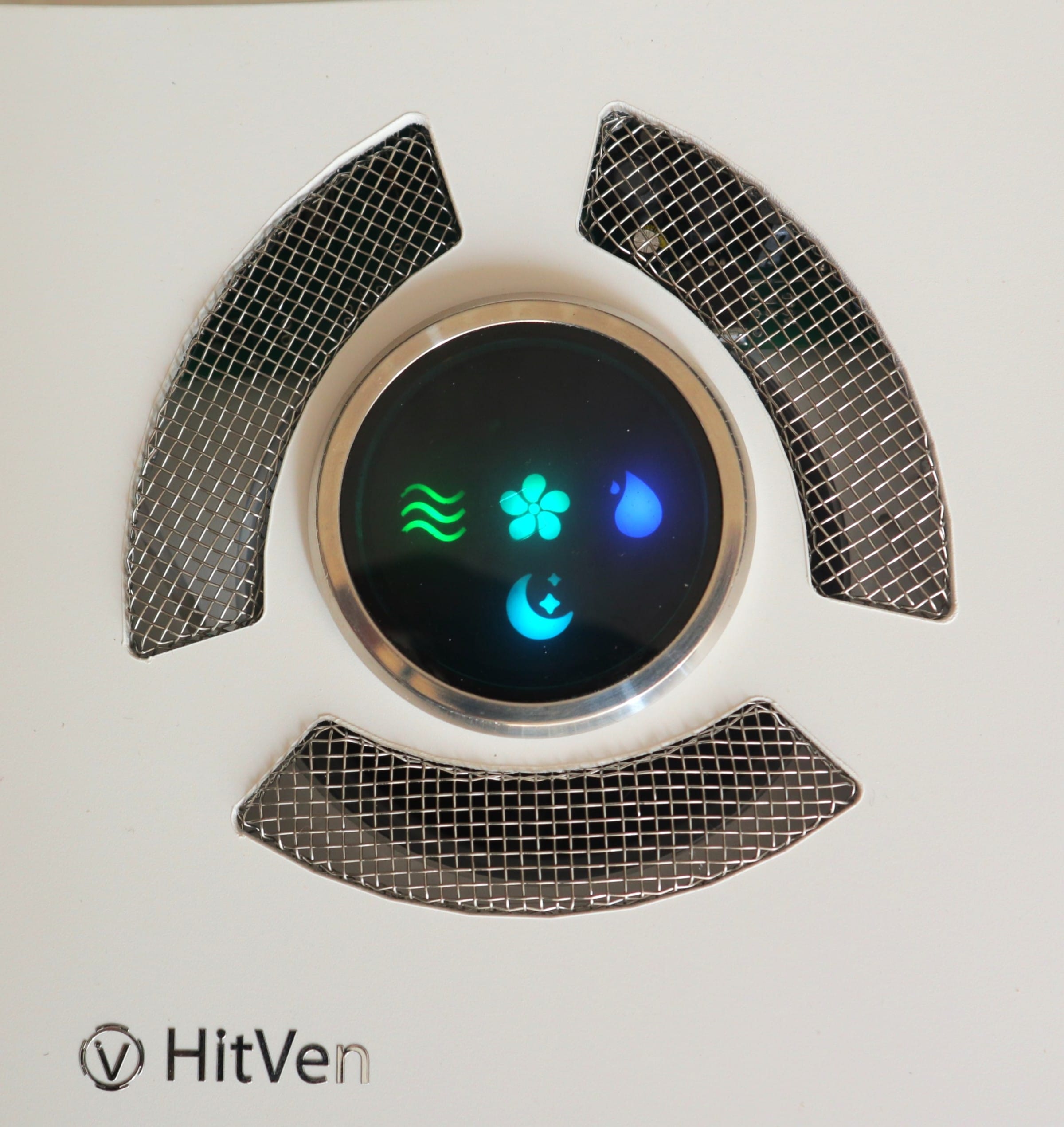

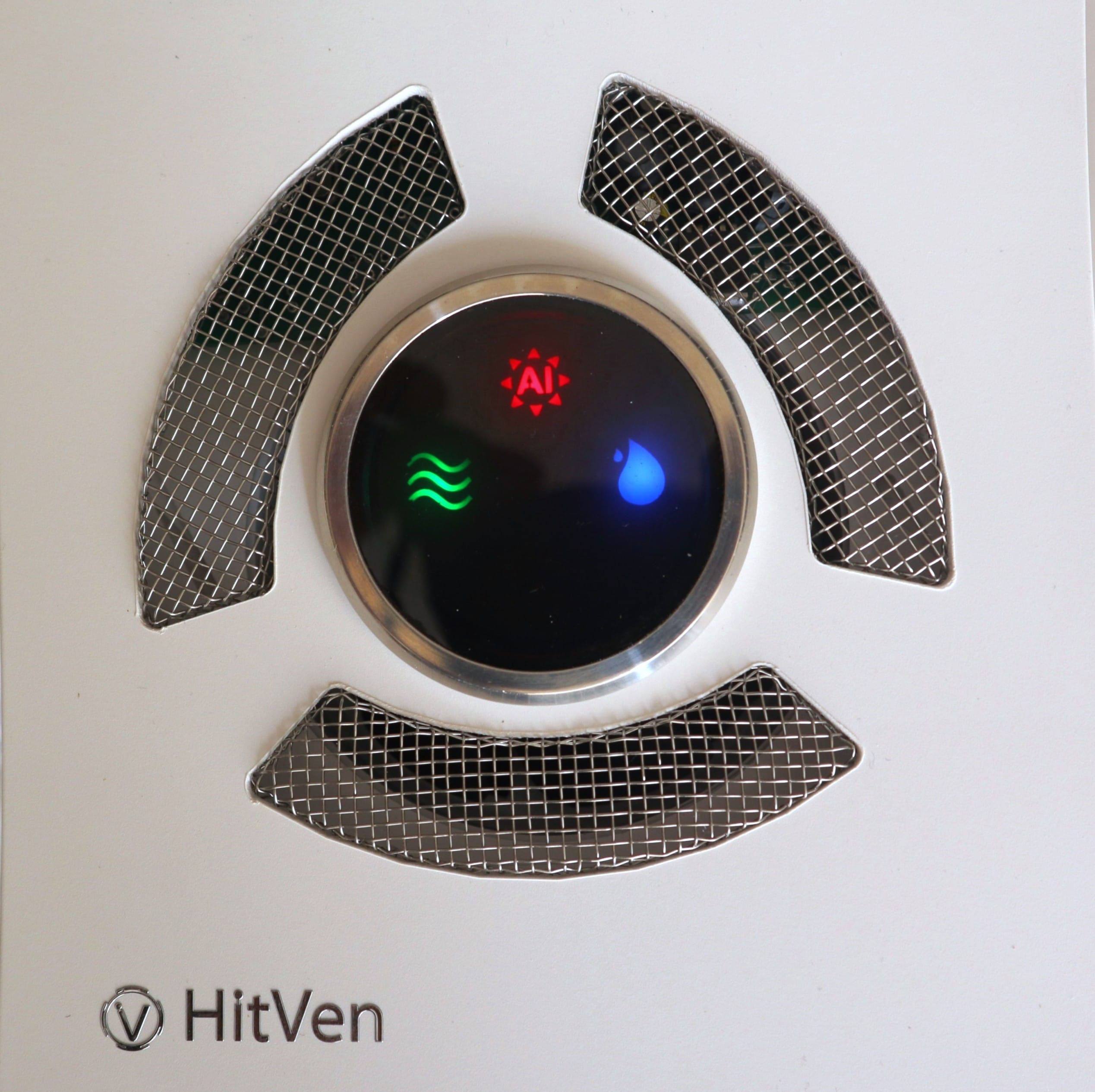

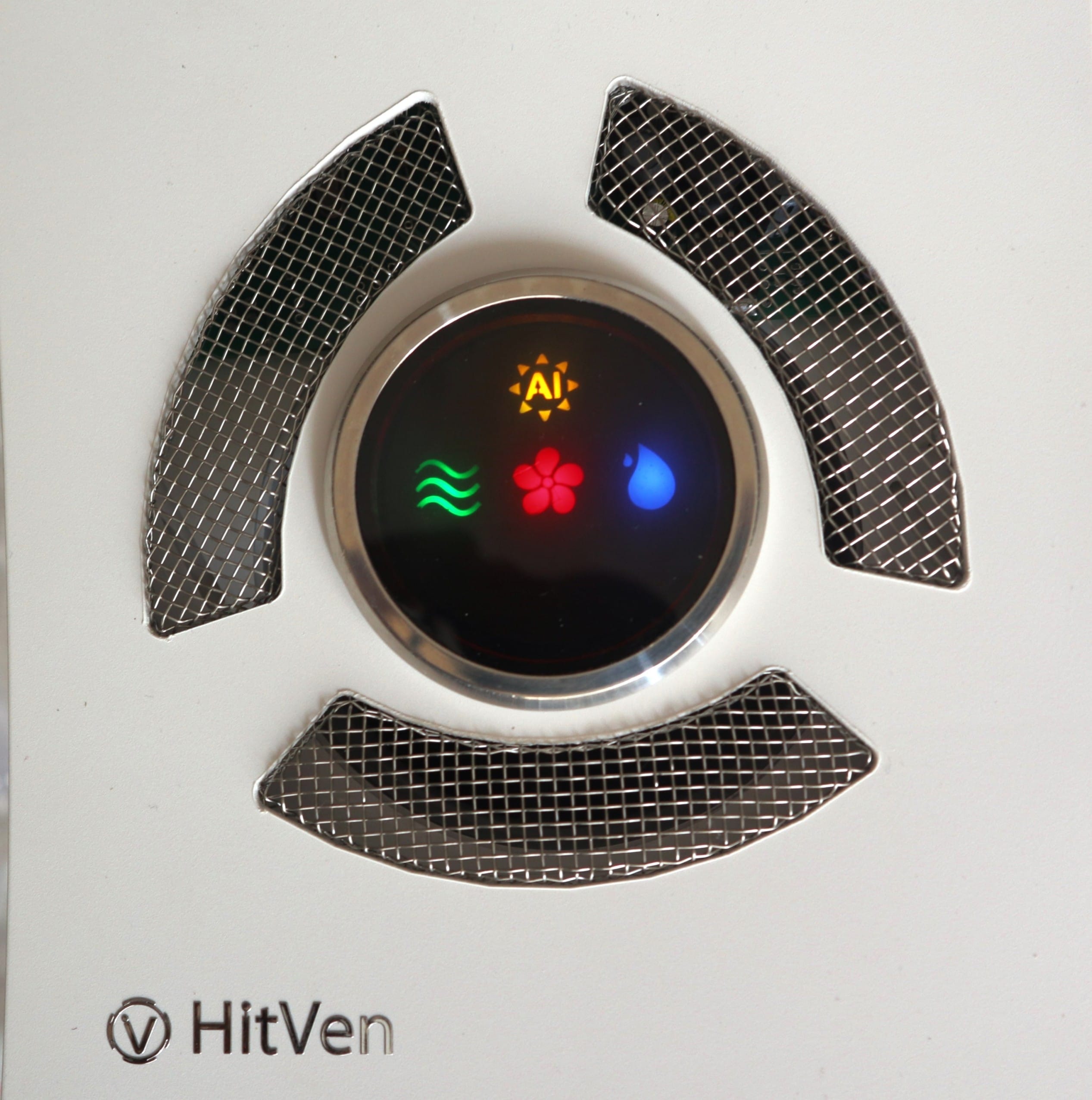

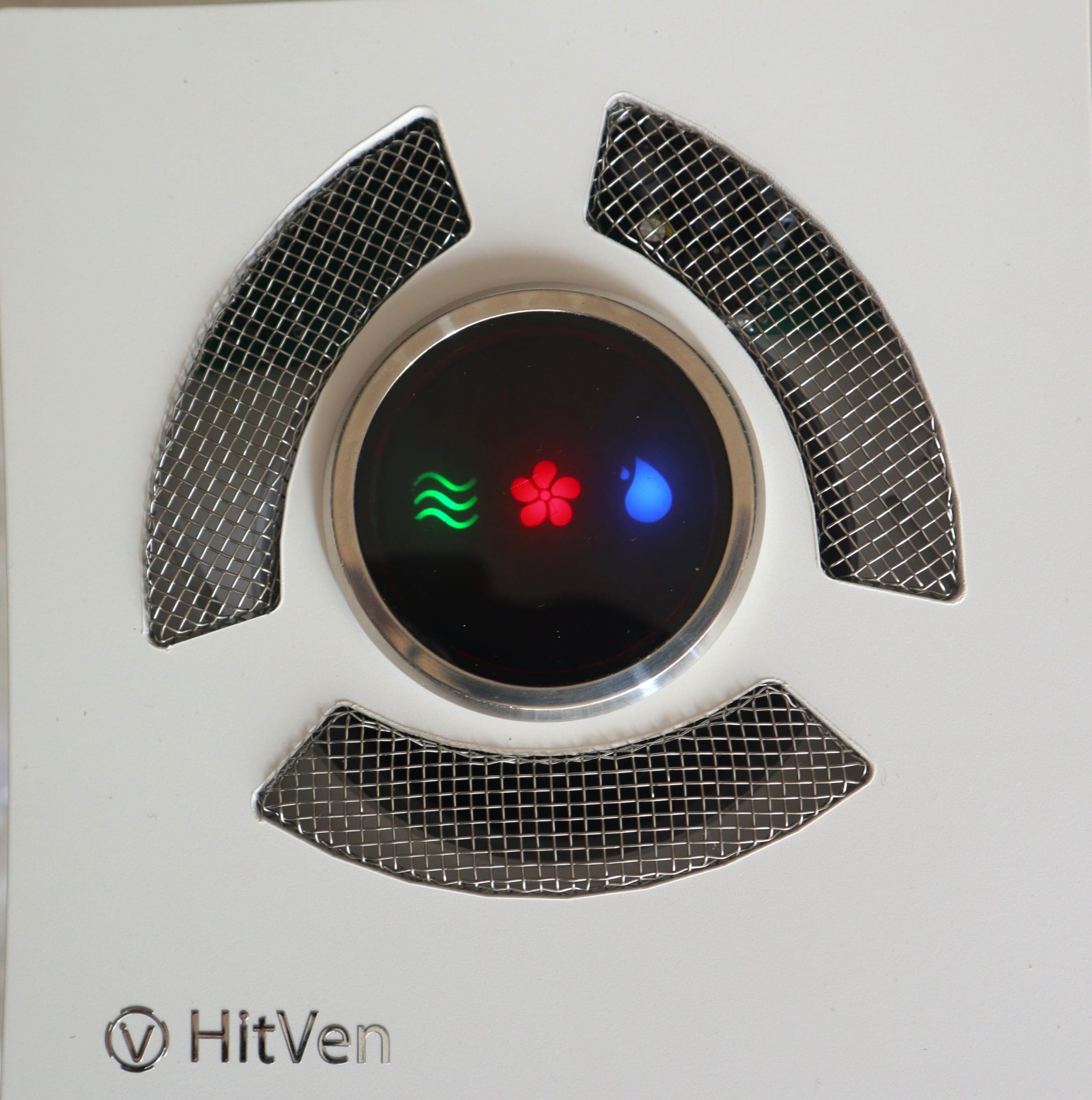

Світловий індикатор стану повітря та режимів роботи системи | 5 – RGB LED індикаторів |
Контроль рівня вологості повітря | Так |
Механічна заслінка | Так |
Контроль рівня вуглекислого газу | Так |
Контроль наявності горючих газів (СH4,LPG) | Так |
Звукова індикація наявності горючих газів (СH4,LPG) | Так (зумер 85 дб) |
Система захисту від критичного забруднення | Так |
Таймер (режим «провітрювання») | Так (30 хв) |
Можливість встановлення фільтру | Так (G3) |
Безперервний режим роботи | Так |
Телескопічна конструкція | Так |
Пульт дистанційного керування | Так |
Товщина стіни (standart) | 315 ÷ 620 мм |
Товщина стіни (типорозмір – під замовлення) | 180 ÷ 3000 мм |
Активний аеродинамічний поглинач шуму | Так |
Максимальна продуктивність у режимі «приплив» | ˃ 60 м3/год |
Максимальна продуктивність у режимі «витяжка» | ˃ 60 м3/год |
Максимальна продуктивність у режимі «рекуперація» | ˃ 50 м3/год |
Конструкція вентиляційного блоку | DU-модуль |
Швидкість обертання | 800-3000 об/хв |
Маса | ˂ 3 кг |
Габарити (коробка) | 180 х 180 х 440 мм |
Максимальна рівень шуму | ˂ 30 дб |
Рівень шуму у режимі «ніч» | ˂ 11 дб |
Регулювання продуктивності (кількість швидкостей) | 7 мануал + 32 інтелект |
Робоча температура | мінус 20 ÷ +45 оС |
Ступінь захисту | ІР24 |
Матеріал корпусу системи та каналу | АВС пластик |
Діаметр стінового отвору | Ø 114 мм |
Гарантії | по життєва |

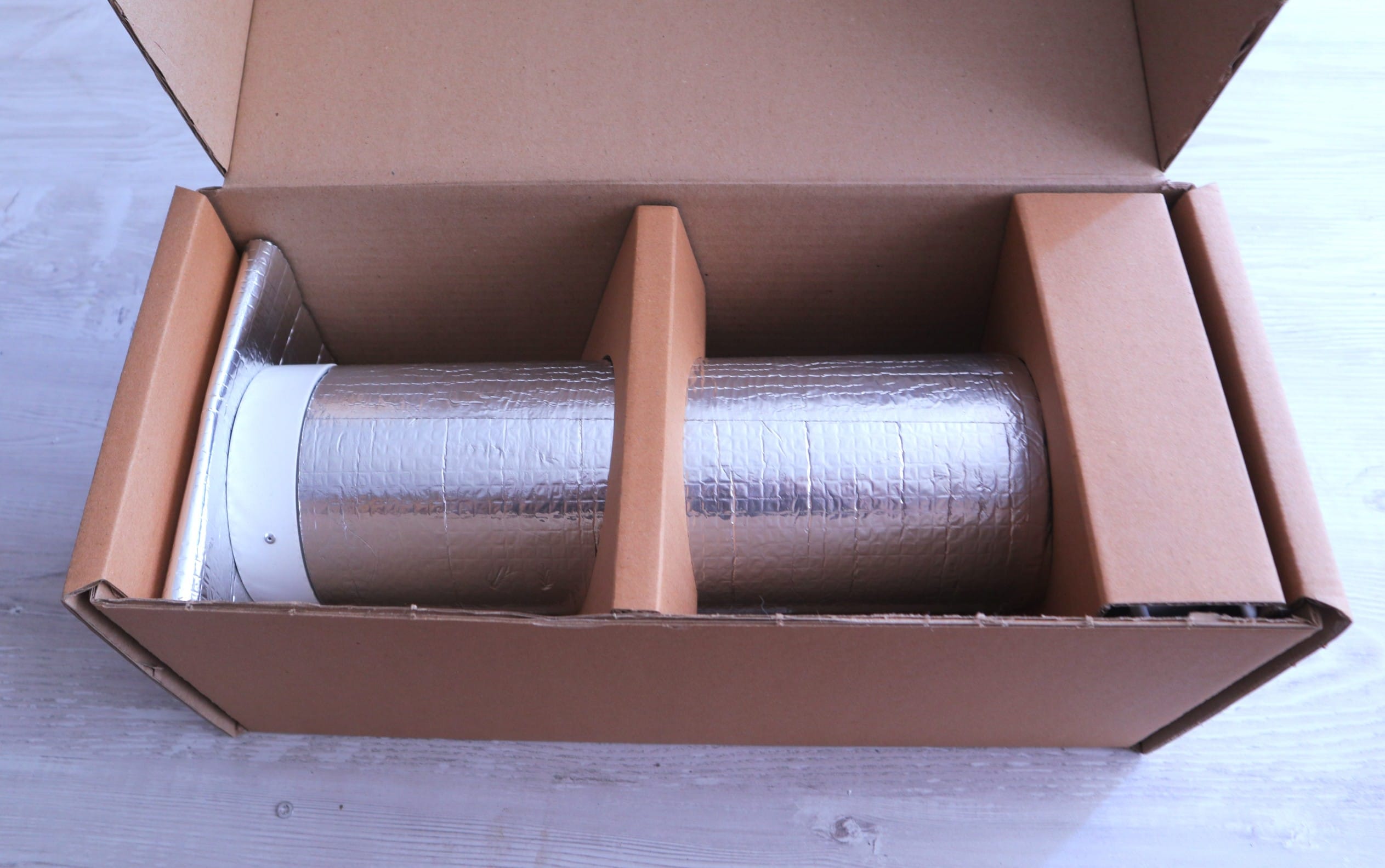

Комплект поставки
- Система вентиляції IVS-4ML із кабелем живлення
- ІЧ пульт дистанційного керування
- Монтажний набір
- Технічний паспорт

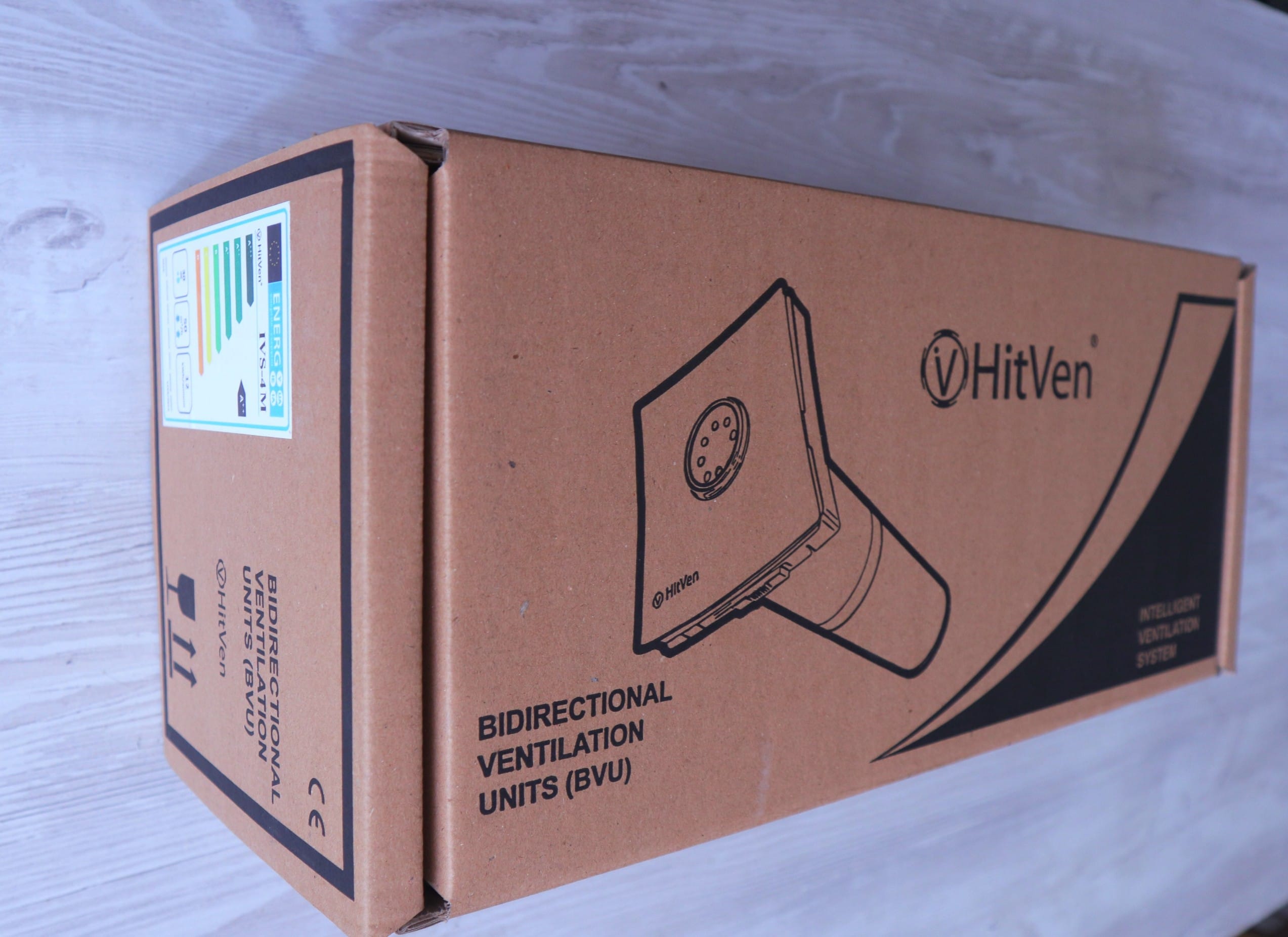

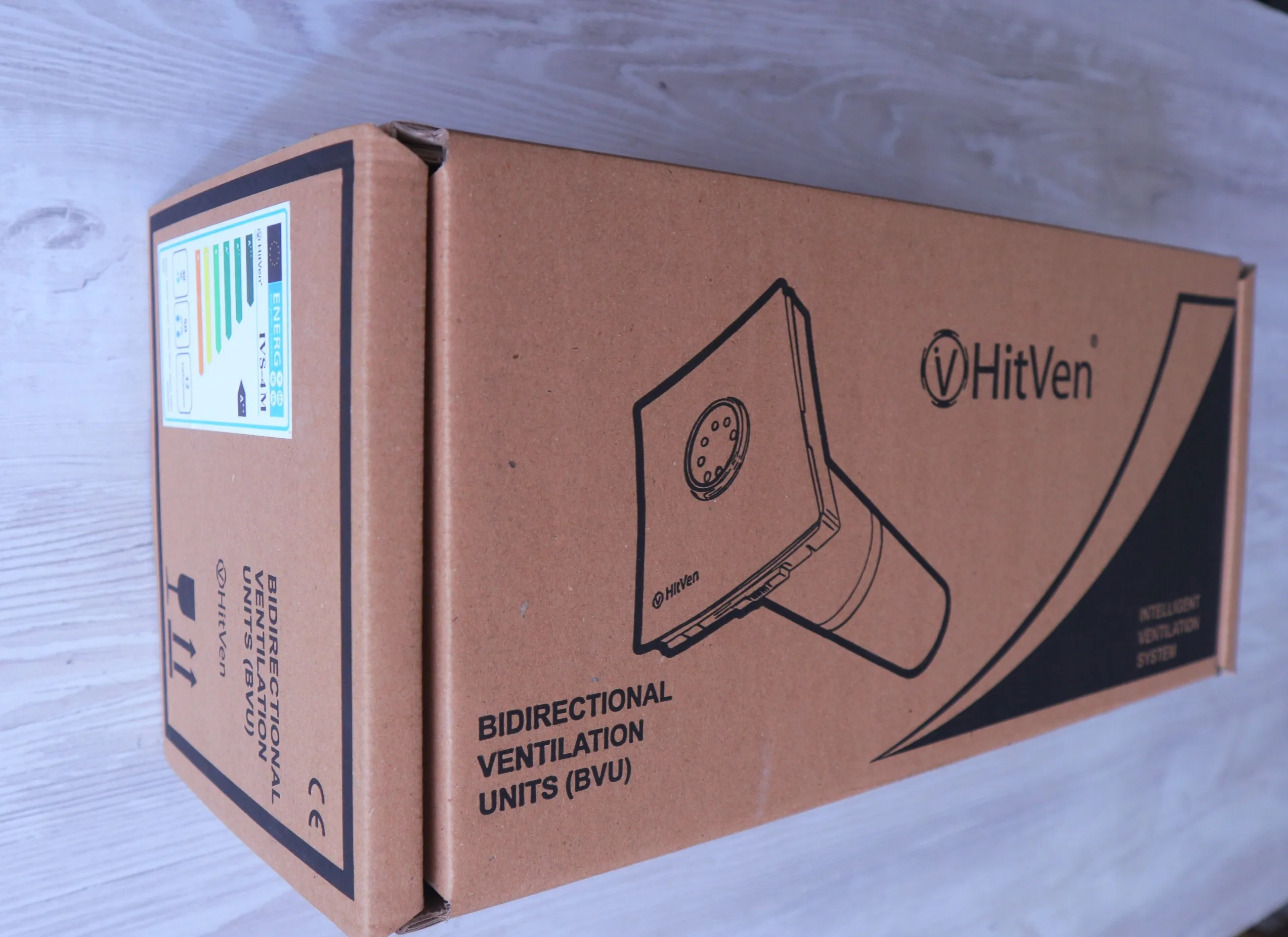

- Пакувальна коробка
- Транспортне упакування : 180х190х440 mm вага < 3 кg
