Перетворювач напруги ПH-15 (далі ПH) призначений, для заряду додаткової акумуляторної батареї в системах електрообладнання тракторів i сільськогосподарських машин з пуском двигуна стартером з номінальною напругою 24 В при номінальній напрузі решти електрообладнання 12 В.
Кліматичне виконання У2T2 по ДСТУ 15150-69.
Технічні характеристики
| Найменування | Норма |
| Номінальна вхідна напруга (між виводами | |
| “_|_ “ та “14B” ), В | 13,5 – 15,2 |
| Вхідний струм, А | 19 ±1,0 |
| Вихідна напруга (між виводами “14 В” та “28 В”), В | 14,0 ± 0,1 |
| Вихідний струм, А Вага, кг, не більше | 15 ± 0,75 1,5 |
Режим роботи ПH згідно ДСТУ 3940-84.

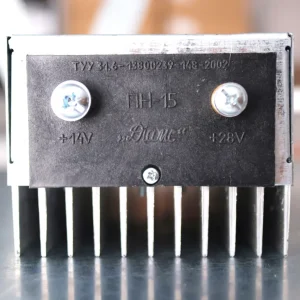

ПH — напівпровідниковий перетворювач постійної вхідної напруги між виводами “_|_ “ та “14B” в постійну вихідну напругу між виводами “14”B та “28” В. ПH виконаний по однопровідній схемі. 3 корпусом болтами кріплення з’єднується від’ємний полюс основної акумуляторної батареї.
Вихідний струм ПH при вхідній напрузі 13,5+0,5B становить не менше l5±0,75A, а вихідна напруга — на рівні 14±0,1 В.
ПH-15 мас автоматичний захист від перевищення вхідної напруги до З0В, від перевищення робочої температури, від переполюсовки первинного акумулятора, мас захист від короткого замикання, автоматично оптимізує зарядний струм залежно від температури навколишнього середовища.
Комплект поставки
- Перетворювач напруги ПИ-15
- Паспорт
- Упаковка на 9 шт.
