Під час резервного живлення газового котла від зарядної станції іноді виникає ситуація, коли на виході станції є нормальні 220–230 В, але котел працює не так, як від звичайної електромережі: довше запалюється, чути додаткові клацання, з’являються повторні спроби розпалу або помилка контролю полум’я.
Причина часто не в потужності зарядної станції і не в самому котлі. Важливе значення має схема виходу інвертора станції — зокрема так званий плаваючий вихід, співвідношення L/N/PE та спосіб, яким автоматика котла контролює наявність полум’я.
Головне
Якщо котел від зарядної станції запускається і працює так само, як від звичайної мережі — без додаткових клацань, затримок і повторних спроб розпалу — додатковий трансформатор лише через наявність «110/110 В» відносно землі зазвичай не потрібен.
Якщо ж від мережі котел працює нормально, а від станції змінюється характер розпалу або з’являється помилка полум’я, тоді потрібно перевірити частоту, форму напруги, заземлення та схему L/N/PE. Саме в таких випадках може бути потрібен ТРГ-300.
Чому є 230 В, але котел може працювати неправильно
Для більшості побутових приладів достатньо, щоб між двома вихідними контактами було приблизно 220–230 В. Газовий котел складніший: у багатьох моделях автоматика контролює полум’я методом іонізації, тому для неї може мати значення не тільки напруга між двома контактами, а й прив’язка нейтралі та захисного провідника.

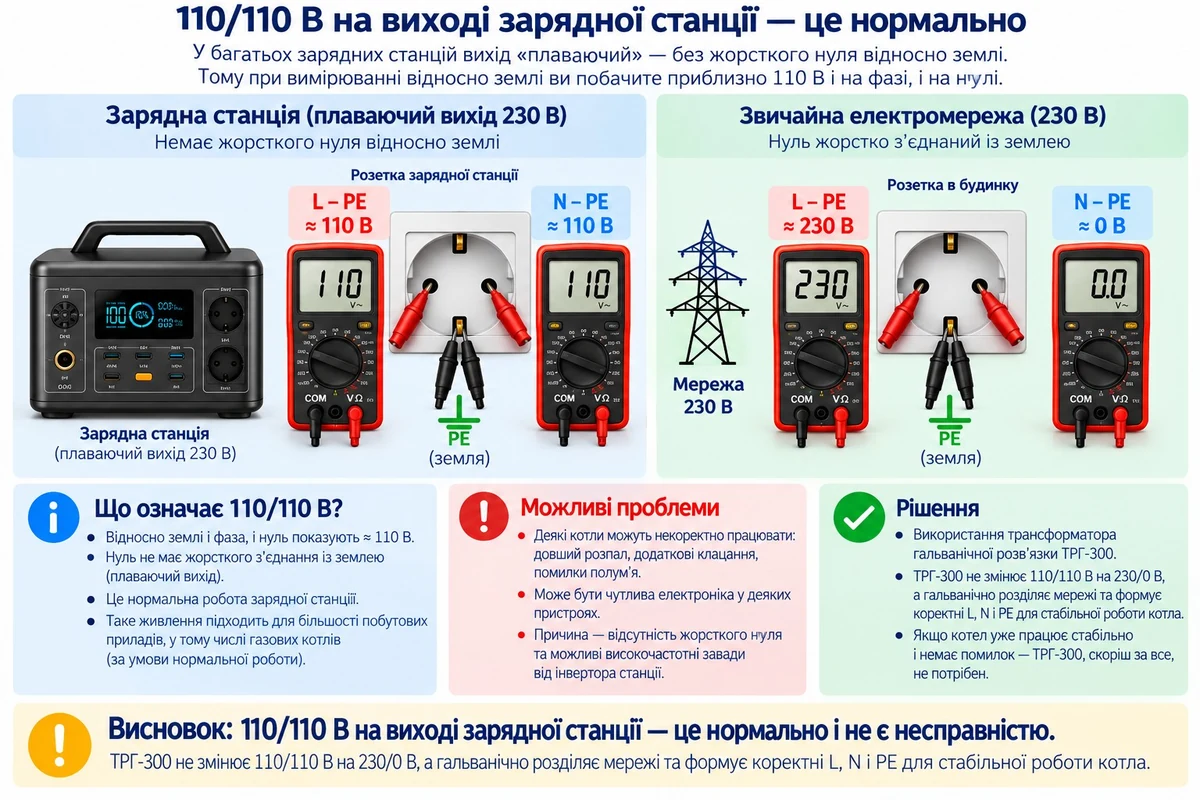

Що означає 110/110 В на виході зарядної станції
У частини зарядних станцій вихід інвертора не має жорстко сформованої нейтралі відносно землі. Тоді мультиметр може показувати приблизно 110–120 В від кожного з двох силових контактів розетки до PE, хоча між самими контактами буде нормальних 220–230 В.
Сам по собі такий результат вимірювання ще не означає несправність станції. Для багатьох навантажень плаваючий вихід є нормальним. Проблема виникає лише тоді, коли конкретному котлу для коректного контролю полум’я потрібна визначена схема L/N/PE.
L, N і PE: що потрібно котлу
- L (фаза) — силовий провідник відносно нейтралі.
- N (нейтраль) — робочий нуль.
- PE — захисний провідник заземлення.
У звичайній електромережі котел отримує звичну для його автоматики систему живлення. На виході автономного інвертора вона може бути іншою. Тому однакова напруга 230 В між контактами ще не гарантує однакової поведінки котла.
Найпростіший практичний тест: мережа проти зарядної станції
Перед тим як робити висновок, що потрібен трансформатор, варто порівняти поведінку котла в двох режимах.
- Запустіть котел від звичайної електромережі та зверніть увагу, скільки часу проходить до появи полум’я, чи є додаткові клацання та повторні спроби розпалу.
- Потім запустіть той самий котел від зарядної станції за тих самих умов.
- Порівняйте саме характер запуску, а не тільки факт, що котел зрештою запрацював.
Якщо в обох випадках розпал відбувається практично однаково — наприклад, полум’я з’являється приблизно через 2–3 секунди, без зайвих клацань, незвичної затримки та повторних спроб — це сильна ознака того, що котел нормально працює від цієї станції.
Якщо ж від станції котел працює, але працює інакше, це вже важлива діагностична ознака. Тоді слід перевіряти не тільки потужність, а й електричні параметри виходу.
Коли потрібен ТРГ-300
Трансформатор гальванічної розв’язки ТРГ-300 застосовується для сумісної роботи газового котла з автономним джерелом живлення у випадках, коли котлу потрібна сформована схема живлення L/N/PE, а вихід зарядної станції цього не забезпечує.

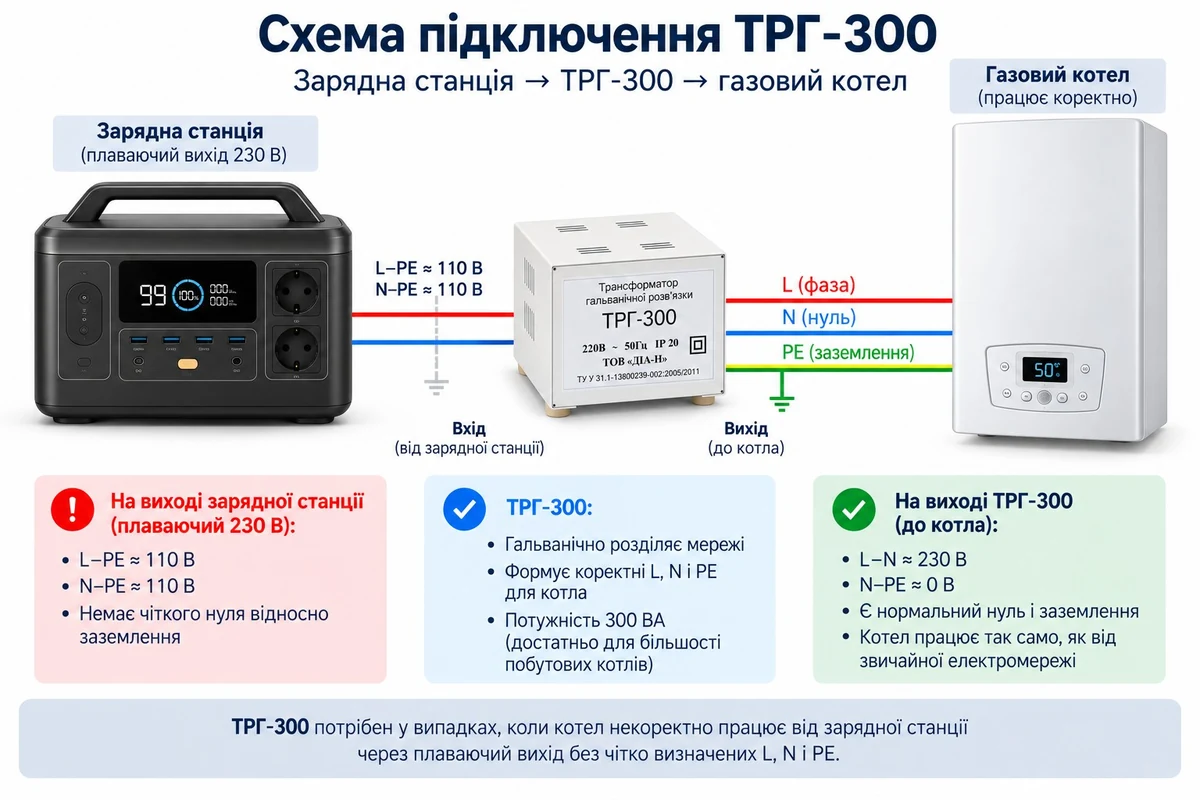

Типова схема підключення: зарядна станція → ТРГ-300 → газовий котел.
Рекомендувати ТРГ-300 лише «для безпеки» або тільки через покази близько 110 В від обох контактів до PE неправильно. Спочатку потрібно оцінити роботу конкретної пари «котел + зарядна станція».
Коли ТРГ-300, найімовірніше, не потрібен
Якщо котел від станції запускається так само швидко і стабільно, як від мережі, не з’являються додаткові клацання, повторні спроби запалювання або помилки контролю полум’я, немає підстав додавати трансформатор лише через сам факт автономного живлення.
Вимоги до зарядної станції
Для нормальної роботи системи зарядна станція повинна забезпечувати близько 220–230 В, 50 Гц і коректну синусоїдальну форму напруги. Потужності станції має вистачати для котла та його пускових режимів.
Якщо ТРГ-300 нормально працює від електромережі з тим самим котлом, але при живленні від конкретної станції сильно нагрівається, гуде або спрацьовує тепловий захист, не слід автоматично вважати несправним трансформатор. Причиною можуть бути спотворена форма напруги, високочастотні складові, неправильна частота або несправність інвертора станції. У такому випадку потрібна перевірка самої станції.
Вилка, кабель і захисний провідник PE
Для підключення бажано використовувати кабель із заводською нерозбірною (залитою) вилкою. Якщо використовується розбірна вилка, у ній мають бути правильно підключені всі необхідні провідники: фаза, нейтраль і захисний контакт PE. Відсутність фактичного підключення захисного контакту може змінити роботу всієї схеми.
Власне споживання ТРГ-300
За практичними спостереженнями власні втрати ТРГ-300 у нормальному режимі становлять орієнтовно до 10% потужності, яку в цей момент споживає котел. Наприклад, при споживанні котлом близько 100 Вт додаткові втрати трансформатора можуть становити приблизно 10 Вт. Це орієнтовна практична величина, а не фіксоване точне значення для всіх режимів.
